全钢型附着式升降脚手架组装操作演示

浏览次数:3334 分类:三维动画制作案例 分类:产品介绍/安装演示 分类:工程施工动画

1、架体组装:

首先搭设找平架并做水平调整,先后次序为:立杆、大横杆、小横杆、剪刀撑,架体与楼体之间应保持0.3米的距离。内外排立杆保持1.2米的间距。

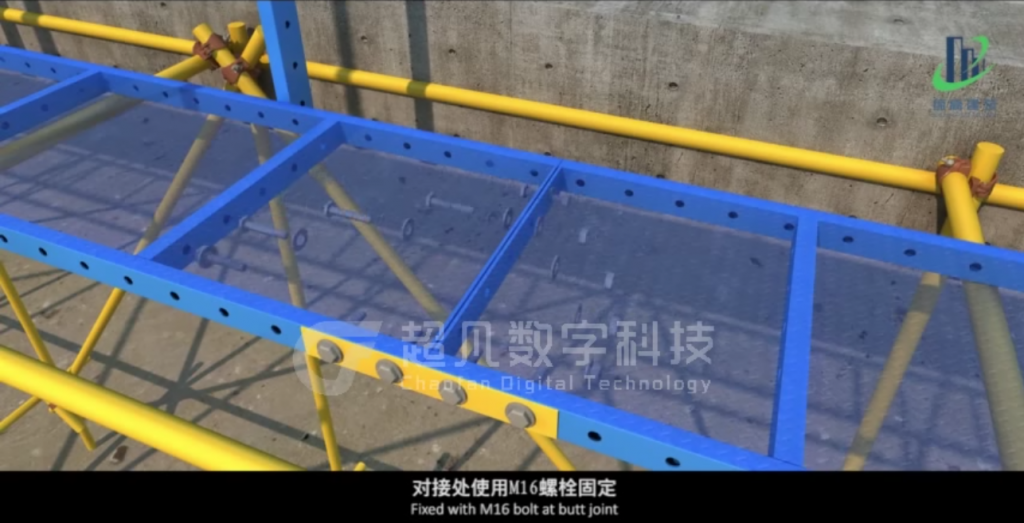

铺设底层走道板,安装走道板,对接处使用M16螺栓固定,加固首层走道板,在铺设好的走道板上安装竖向立杆、安装水平桁架,加固首层走道板后接着安装第二道走道板,安装网框固定座、挂设第一层、第二层网片、插上销轴,再安装第三道走道板,所有连接同样使用M16螺栓固定,再安装第三层网片,紧接着安装底部导轨与脚手板连接件,上层导轨与脚手板连接件,之字撑,再安装导轨,之后使用穿墙螺杆在墙体上安装导向支座、导轮组件,DM500型转轮式防坠系统,对架体进行卸荷。

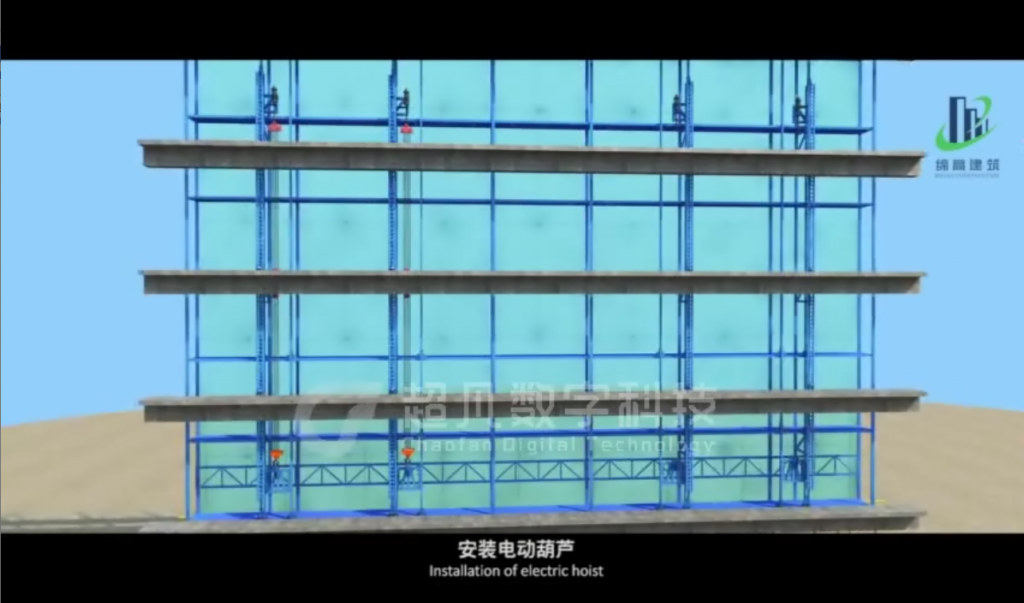

安装立杆连接件、外夹板、之字撑,对接下一层立杆。然后安装第四道、第五道走道板以及导向支座,紧接着在安装好的立杆上,继续安装网框固定座,挂设网片,对接完导轨之后重复之前的步骤。直至架体覆盖4.5个楼层。安装下吊点,葫芦上挂座,以及附墙吊挂座,安装电动葫芦、重力传感器、电控设备,再依次安装内挑板、踢脚板,最后安装翻版,架体整体组装完成。

2、架体提升:

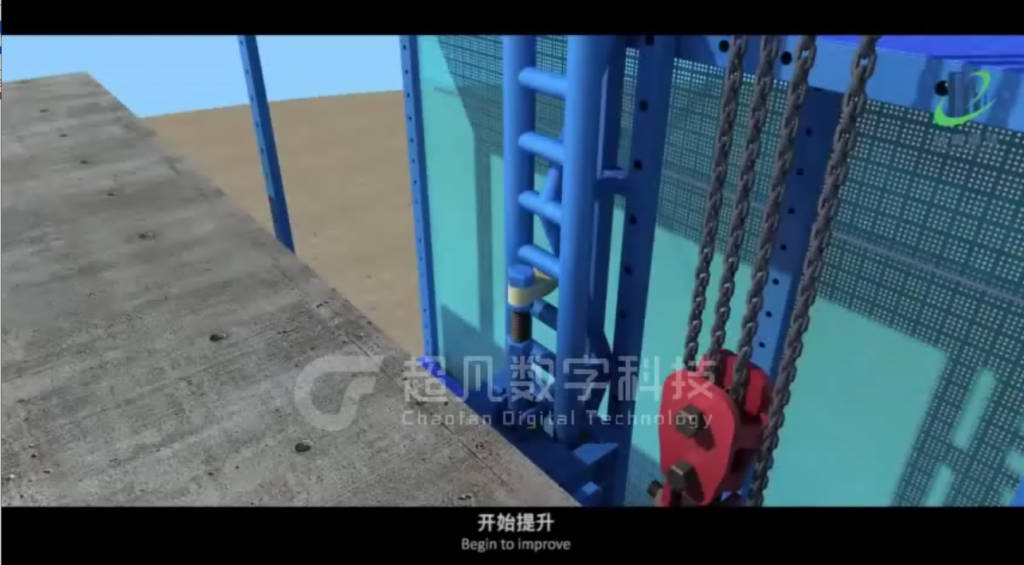

架体提升之前先拆除底层导向防倾坠装置,并安装至最上层,然后掀起翻版,开始提升。导轨采用工字型设计结构使得强度更高,导轨与附墙导座为滑套式配合,起到防倾功能。每次提升高度一个标准楼层,提升到位后对个别机位进行微调,保持水平,然后密封架体分片处、架体与墙体之间的空隙,周转附墙吊挂座,提升结束。

  • 防坠器工作原理演示:

转轮式防坠器由机座、触发齿轮和制动棘爪构成。该防坠装置通过螺栓安装在附墙支座上,当架体正常升降时,导轨上的防坠挡杆与触发齿轮相互啮合使得触发齿轮持续转动,制动棘爪与触发齿轮间歇性啮合正向或反向转动固定角度后在平衡配重块的作用下自动回位;当架快速下坠时,触发齿轮持续拨动处于未回位状态下的制动棘爪反向转动,并在防坠档杆落于触发齿轮上时,制动棘爪受到限位挡块的限制停止转动,从而阻止架体的下坠。拆除架体:分单元拆除,按照分配好的拆除单元,断开单元间的连接(水平桁架连接、走道板连接、横跨单元间的网片连接),安装好吊具,预紧吊挂钢丝绳,塔吊预紧,然后拆除附墙导向支座,将架体慢慢吊放至地面,工人迅速逐步拆卸,并分类归堆码好材料。
